1．はじめに
前回の記事では，蒸発散比法(仮称)を使って日単位で流域実蒸発散量を推定してみました．
今回は補完法という方法を使って，日単位で流域実蒸発散量を推定してみたいと思います．
ただ，日単位で流域実蒸発散量の推定に補完法を使うのが果たして適切かどうか自信はないです． (ざっと調べた限りではおそらく大丈夫だと思いますが．．．) なので，今回もあくまで学生や若手技術者の方々の学習の支えとなることを目的に記事を書くことにします．
とはいえ，できるだけ正確な内容にはしたいと思うので，もし内容の誤り等がありましたら優しくご指摘いただけると幸いです．
ちなみに，今回の記事はペンマン法について理解していることを前提に書いているので，ペンマン法についてよく知らない方は下記の記事をご覧ください．
【流出解析】シリーズ 一覧
【流出解析】シリーズ 第1回 流域界の決定と入力データの用意 【流出解析】シリーズ 第2回 貯留関数法【前編】 【流出解析】シリーズ 第3回 貯留関数法【後編】 【流出解析】シリーズ 第4回 流域実蒸発散量の推定―蒸発散比法― 【流出解析】シリーズ 第5回 実蒸発散量の推定―補完法― 【流出解析】シリーズ 第6回 タンクモデル 【流出解析】シリーズ 第7回 積雪・融雪モデル ―降雪量・融雪量の推定― 【流出解析】シリーズ 第8回 タンクモデルの最適化 【流出解析】シリーズ 第9回 単位図法 【流出解析】シリーズ 第10回 流出量・流出高・比流量の違い 【流出解析】シリーズ 第11回 表面流モデル【定常降雨：前編】 【流出解析】シリーズ 第12回 表面流モデル【定常降雨：後編】
2．補完法とは
補完法とは，「ペンマン法による蒸発散位は地域の乾湿状態に応じて実蒸発散量に対して補完的に変化し，両者の和は可能蒸発量の2倍に等しい」という観測結果に基づいた方法です．
ここで，
$$ $$ 「補完法は観測結果に基づく方法です」という説明では，さすがに雑すぎるのでもう少し具体的にイメージしてみましょう．
ペンマンの蒸発散位は次式で表されます．
ここで，
ペンマン法で扱う水蒸気圧\( e \)は，一般的な気象観測が行われる高さ(地上数十センチメートル〜数メートル程度)における値です． 地面が乾燥しているとき水蒸気圧\( e \)は低下し，逆に湿っていれば\( e \)は上昇します．
また，ペンマンの蒸発散位\( ET_{p} \)の第2項は飽差に比例します． つまり，乾燥条件下では飽差が大きくなり蒸発散位も増加します．逆に湿潤条件下では，蒸発散位は減少します．
一方で，実蒸発散量は地面が乾燥していれば減少し，湿っていれば増加します． 洗濯物を干した直後は水分がどんどん抜けていくのに対し，乾ききる直前の水分が抜けづらいのと同じですね．
| 乾湿状態 | 蒸発散位ETp | 実蒸発散量ETa | 合計(ETp+ETa) |
|---|---|---|---|
| 乾燥 | 増 | 減 | 一定 |
| 湿潤 | 減 | 増 | 一定 |
蒸発散位\( ET_{p} \)と実蒸発量\( ET_{a} \)が乾湿条件に応じて補完的に変化し，その合計が一定であるという性質から補完法と呼ばれるわけです．
3．計算方法
補完法の概要と具体的なイメージは掴めたでしょうか？
それでは，実際に計算していきたいと思います． 今回は大槻先生らの論文を参考に補完法を用いて流域実蒸発散量を推定してみます．
大槻恭一, 三野徹, 丸山利輔, 1984. 水収支法と補完関係式による流域蒸発散量の比較 実蒸発散量推定に関する研究（II）. 農業土木学会論文集. 112, 17-23.
補完法は次式で表されます．
ここで，
それでは，それぞれの式について細かく見ていきたいと思います．
はじめに，可能蒸発散量\( ET_{pot} \)について． 可能蒸発散量\( ET_{pot} \)は，移流(水平方向の物理量の輸送)のない広大で均一な湿潤面で生じる蒸発散量のことです．
可能蒸発量は平衡蒸発量(飽差が0の時の蒸発散位．ペンマン式の第一項に相当．)の1.26倍になることが知られているそうです． 式(2)の\( {ET_{pot}}^{''} \)は移流の影響を考慮した可能蒸発量です． ちなみに式(3)は，移流の影響を考慮したペンマン式です．
式(4)は，実蒸発散量が蒸発散位を超えることがないようにする制約条件です．
移流項Mの推定
今回の計算で最も意味不明なものは移流項\( M \)です． 幸い，色々と論文を読んだら\( M \)の推定式が見つかりました．
移流項\( M \)の推定式
ここで，
純放射量\( Rn \)の計算には，ペンマンの蒸発散位を計算するときに使った推定式を使いまわしています． 雲量\( C \)の値は0〜1になります．
4．結果

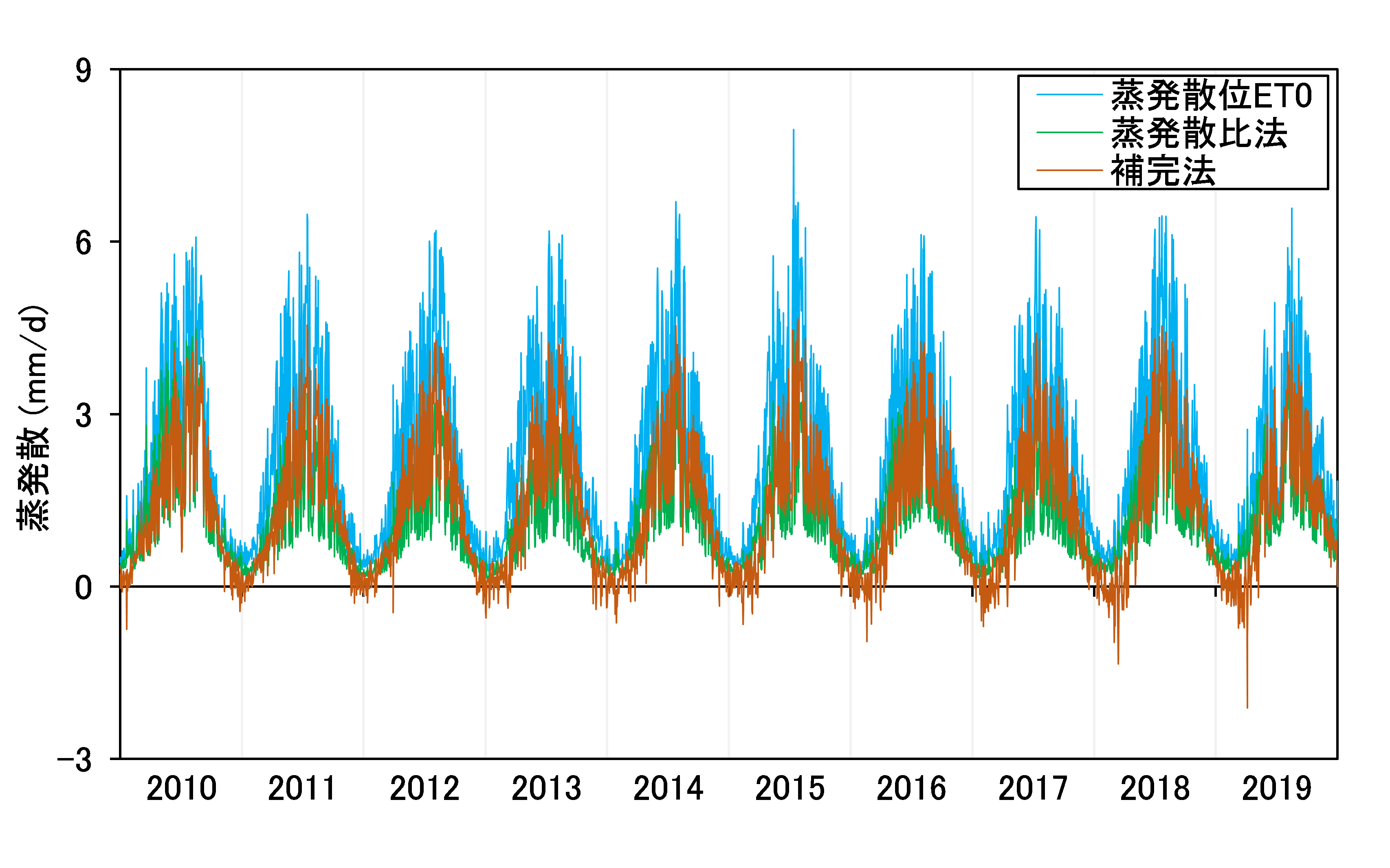

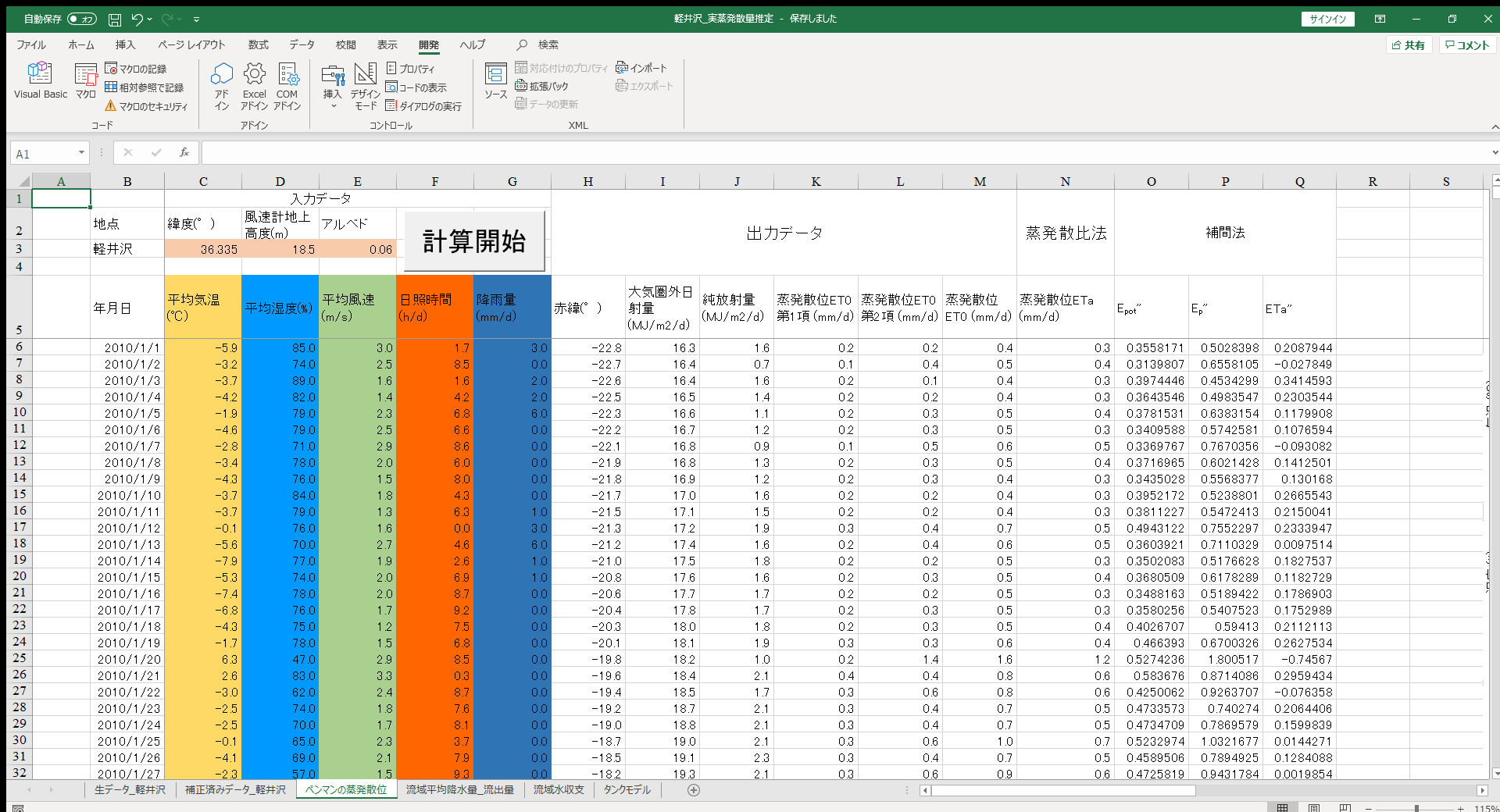

計算用のワークシート↓
実蒸発散量がマイナスということは結露かな？
5．おわりに
最後までお付き合いいただきありがとうございました．
補完法はもともと，十分な気象データが手に入らなかった，あるいは気象データの蓄積が十分でない時代に何とかして実蒸発散量を推定しようとして作られたそうです． 補完法は今はあまり使われることはなく，最近は蒸発散比法(前回の記事を参照)がよく使われるようです．
とはいえ，気象庁が公開している気象データだけで蒸発散量が求められるというのは魅力的ですね．
今回は，学生や若手技術者の学習の支えとなることを目的としているので，補完法の適用範囲など込み入った話には特に触れていません． 実際に使う場合にはその辺のことについてよく調べるようにしましょう．
あくまで，この記事は「講義で補完法って習ったけど使い方もよくわからんし，具体的な計算方法もわからんから，どう勉強していいかわからん」という人を対象としています．
ただ，記事に誤りがあった場合にはすぐに訂正させていただくので，お気づきの点がございましたら優しくご指摘いただけると嬉しいです．
記事の最後に計算用のプログラムを掲載しています． ご自由にお使いください．
